ZP5在小振荡磁环上的应用对比
(正磁科技 2009年1月)
磁环规格选用:OR10×5-6
我们采用新开发的材料ZP5,通过一系列的检测手段,并进行定量定性地分析,得出以下数据和图表:
说明:
1、A为正磁ZP5材料的小磁环,
2、B、C是其他厂家以PC40或PC30为主要配方原料的同规格小磁环。
数据图表如下:

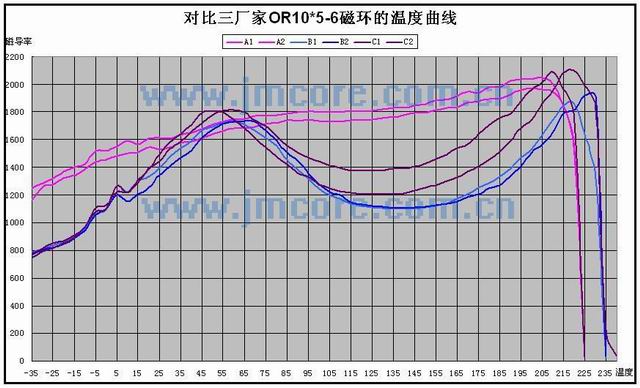

1、温度曲线
新配方在温度曲线上表现出惊人的温度稳定性。它有两个优点,
1. 低温启动。零下25度,仍保持着电感特性,并能正常工作。
2. 热稳定性好。

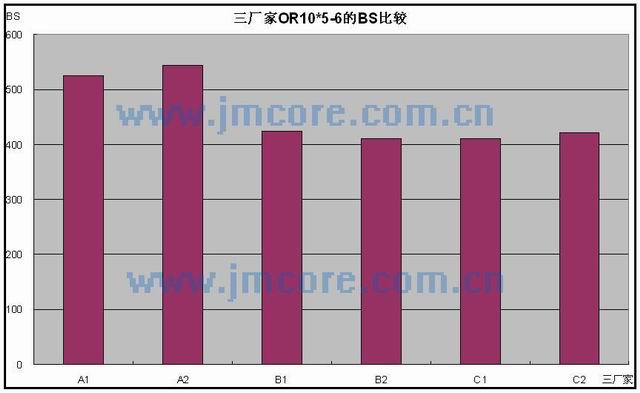

2、饱和磁感应强度曲线
新配方在饱和磁感上有更大的余量,提高电器的安全系数。

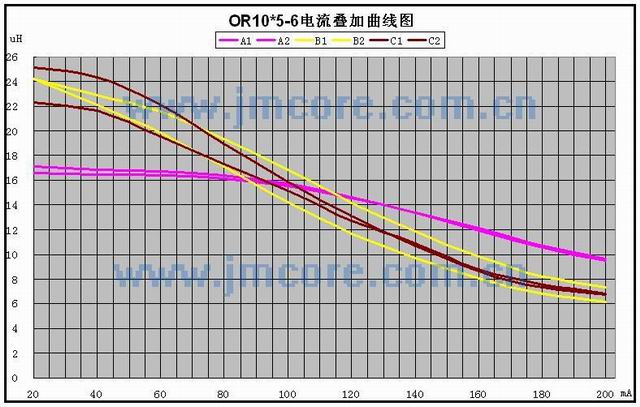

3、电流叠加特性图
新配方在电流叠加后表现非常出色,因为小磁环在电路使用中都是带电流的,不同的电流下,磁环的参数有着明显的差别。在电子变压器和电子镇流器中,根据不同的功率,有着不同的电流,我们做过很多照明电器包括镇流器、变压器的数据检测,高频电流从有效值150---400mA不等,波峰值会更大,在这种情况下,很多小磁环由于选配不当,承受不起大电流,衰减十分严重,甚至是带病工作,很大可能地干扰到前面两级三极管的驱动,造成了驱动频率和电流的不稳定,而出现烧机现象。

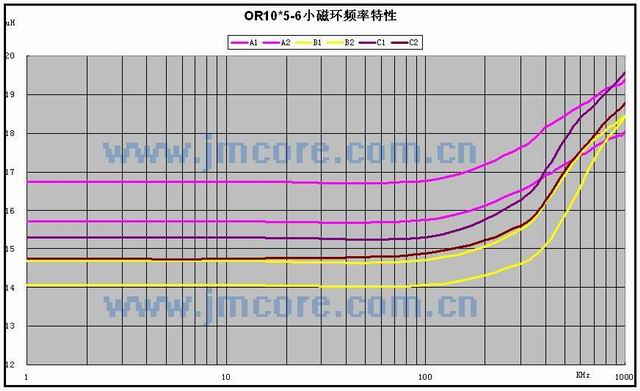

4、频率特性图
新配方在频率的稳定性略胜一筹。电路频率越走越高,这特性的优势才会明显起来。

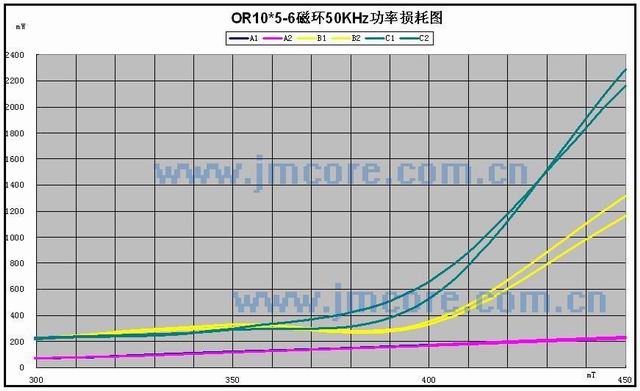

5、功率损耗图
新配方本身就为低磁损而研发的。高频电压电流通过磁环,必然有损耗,只是损耗高低之分,正因为该材料是低损耗材料,通过磁环的高频电压电流阻力比较小,发热小,电参数变形小,因此有着较大的稳定性和安全性。
