OR磁环变压器和EE磁芯变压器的分别

作者: 点击量: 日期:2012-2-20

     做电子变压器时,选用磁环还是选用EE磁芯,我听到,工程师们有这样的看法,提供参考:

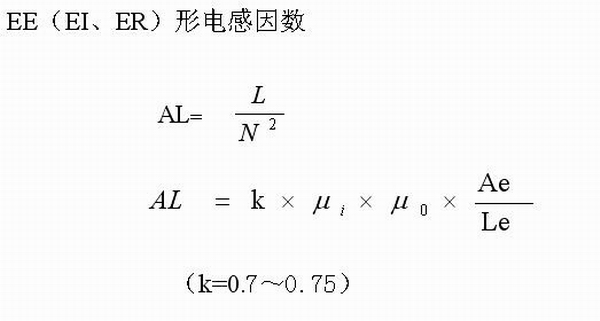

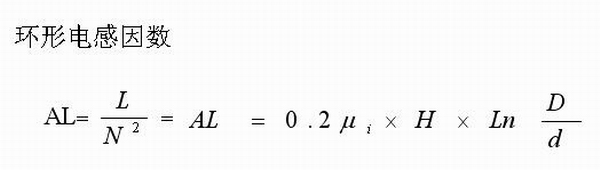

1.  在相同的有效截面和相同的磁路长度的情况下,电感跌25%---30%。









2.  在相同的有效截面积(Ae)情况下,磁环比EE磁芯可传输的功率大20%左右。

3.  EE磁芯最难处理的问题是包胶纸的问题,尤其是在大功率的情况下,电流较大,发热也大,因此而造成胶纸的软化,磁芯的松动,功率就不稳定。

4.  随着这两年自动绕线机的价格下调,而我们厂磁环技术、规格、产量的成熟,目前在12v,50W以上,同等功率的情况下,用我们的磁环做成的变压器成本已经低于EE型磁芯,并且更大的好处在于尺寸紧凑,便于小型化设计。

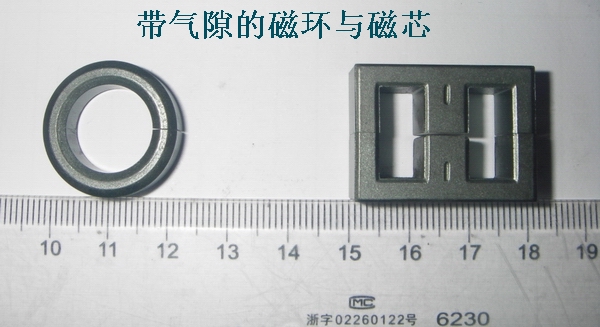

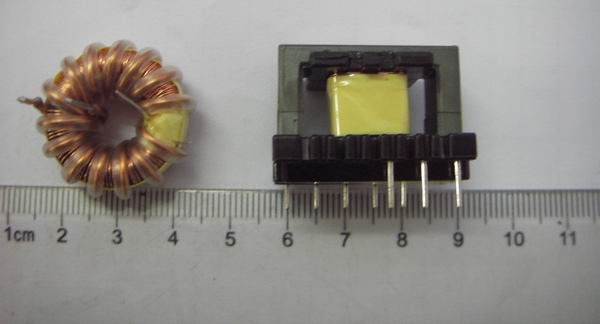

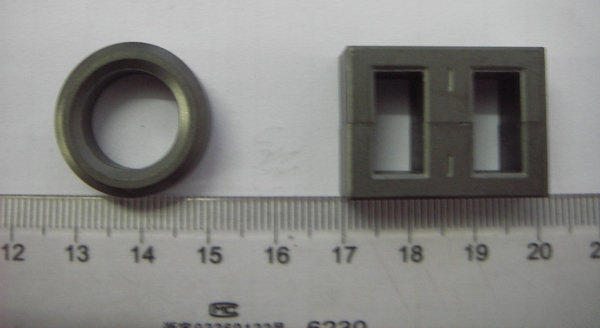

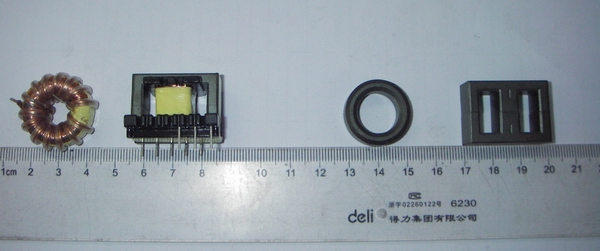

下图为同等功率下环形变压器和EE型的区别,功率越大,形状区别越大。
