一般来说，电子镇流器中，震荡磁环上绕有三组线，两组分别接两个三极管，中间一组直接接额流电感。下面从不同的电感因数与绕制方式分别来看数据：

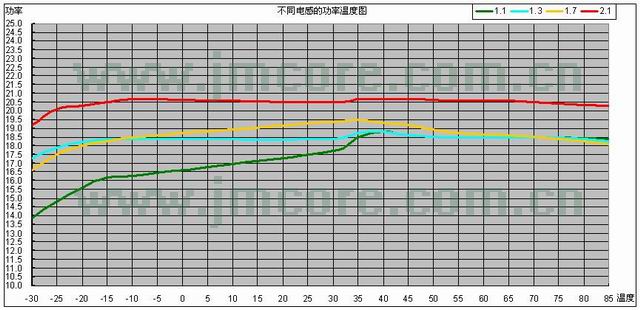

1.         不同电感与输出功率的关系

上图中，我们看到几个情况：

l         电子镇流器中，电感选择很重要。原来电路中配置AL=1.3的震荡磁环，如果采用AL=1.7，效果非常接近，但如果采用AL=1.1，效果不是很理想。如果采用AL=2.1，功率又有点高。

l         不同的电感，对输出功率是有影响，1.1—1.7，在使用中，功率都基本上一致，但AL=2.1时，功率就上去了。

l         当然，电感低了，也不能代表这个磁环对镇流器不好用，因为从下面的圈数图表中可以看到，电感低的磁环，只要参数搭配的好，效果也是非常好的。

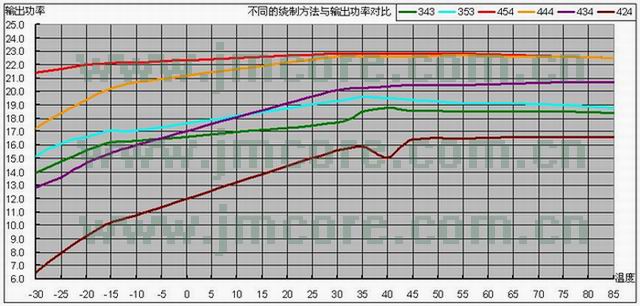

2.         不同圈数与输出功率的关系：

本来，针对这镇流器原工程师设计理想的参数是：1.3---1.7UH，很多工程师不敢用电感因数较低的小磁环，因此，我们采用1.1的小磁环来尝试不同的绕法，对输出功率的影响。
     由上图可以看到：

l         由上图看，不同的绕制方法对镇流器的影响很大，无论是中间电感端还是两边三极管端，不同的绕制圈数，对电子镇流器的输出功率的大小以及稳定性都有着很大的影响。

l         在这个电子镇流器的电路中，电感因数是1.1的小磁环，相对来说，电感比较低，不一定是最佳的搭配，如果是从功率稳定性的角度，454绕法最稳定。

l         电感比较低的小磁环，不代表不能用在电子镇流器中，只要参数搭配得好，效果也很好。

l         从输出功率的角度，三极管端的圈数对输出功率有着阶级的差别，比如：343、353，三极管端是三圈的时候，功率都是19瓦，但采用，444和454，三极管端是4圈的时候，功率就达到22瓦。但如果是434、424的时候，由于电感端电压电流都有较大的下降，也影响了三极管的放大，因此输出功率都有了较大的下降。
